全自動頂孔軌跡成像裝置

全自動頂孔軌跡成像裝置是一款批量頂孔檢測設備，可以配置成不同的儀器，如鉆孔軌跡儀、鉆孔窺視儀、鉆孔成像儀和鉆孔成像軌跡檢測儀等。

產品優勢
產品詳情
性能指標

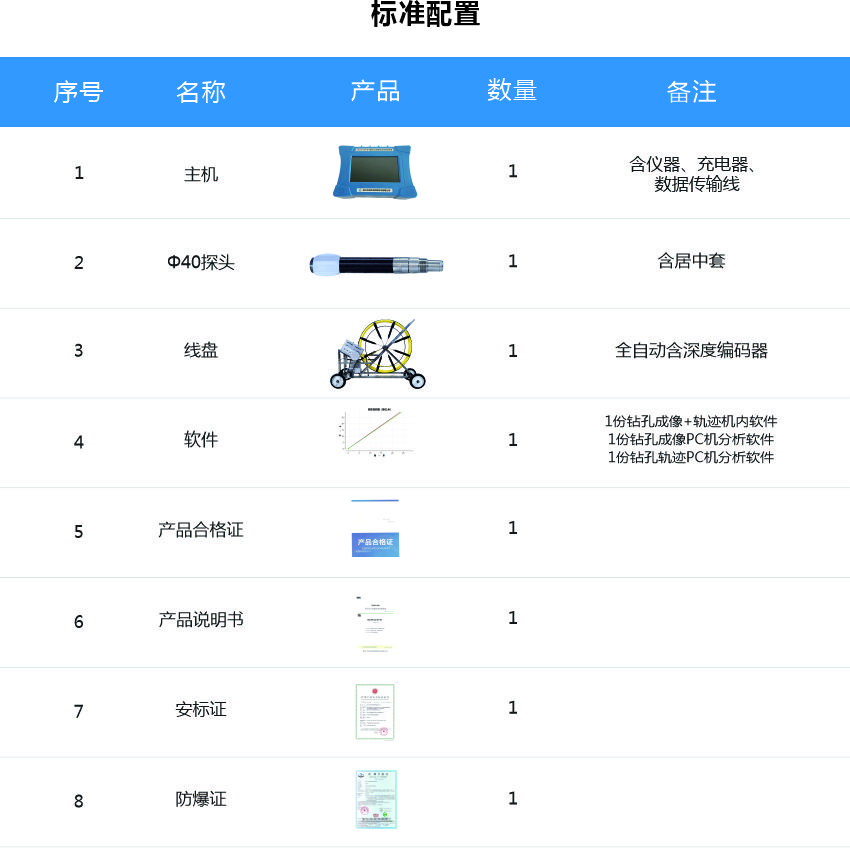

產品配置

: 1

實時鉆孔成像、錄像和軌跡檢測三合一

批量頂孔檢測設備，可以配置成鉆孔軌跡儀、鉆孔窺視儀、鉆孔成像儀和鉆孔成像軌跡檢測儀等

: 2

完全自主研發高集成度高性能主板

實現對千米鉆孔的全孔連續成像，不卡頓、不黑屏

不丟失數據，圖像清晰，拼接速度不低于4m/min

: 3

分析軟件可顯示，輸出平面展開圖、立體柱狀圖
鉆孔三維空間軌跡成像、三面?zhèn)纫晥D

?

主要用途

批量鉆孔的全孔壁成像、錄像和構造分析；
批量鉆孔的關鍵部位抓拍圖像；
批量鉆孔軌跡、深度測量。

優勢

成像、錄像、軌跡測量、關鍵部位抓拍功能四合一，并能實時分析評價；
360°全景探頭，前視無遮擋，視窗可清洗；
大屏幕人機交互、圖像顯示細膩、操作方便快捷；?
分析軟件可同步聯動動態錄像、二維展開圖、三維柱狀圖、空間軌跡，一鍵生成檢測報告；
1080p高清成像，畫面清晰細膩。

產品簡介

? ? ? ?全自動頂孔軌跡成像裝置是一款批量頂孔檢測設備，可以配置成不同的儀器，如鉆孔軌跡儀、鉆孔窺視儀、鉆孔成像儀和鉆孔成像軌跡檢測儀等。

技術特點

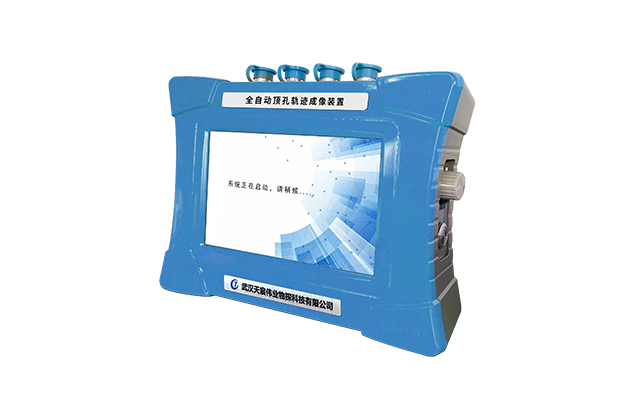

高集成性：主機內系統控制、圖像采集、顯示與存儲高度集成；
多功能性：可實時同步實現對鉆孔進行全孔壁成像、錄像，關鍵部位抓拍圖片及鉆孔軌跡測量功能；
高智能性：主機內置ARM+DSP雙核處理器，圖像處理速度為25幀/秒。同時獲取圖像數據、深度數據和探頭所在位置空間數據，可保證全景圖像實時自動采集，快速無縫拼接，同時自動角度和深度校正，全景視頻圖像實時呈現，圖像清晰?？稍诰聦崟r生成鉆孔成像平面展開圖，生成mp4格式視頻文件，可在井下實時回放動態鉆孔窺視圖和平面展開圖；實現圖像拼接、錄像、關鍵部位抓拍和軌跡測量實時同步進行；
高可靠性：整機系統高度集成，穩定性好；儀器整機密封，防水防塵性好；
高清晰度：攝像頭為彩色低照度700Lines，0.1Lux，工業級2000萬像素；光照強度連續可調；
檢測效率高：成像錄像軌跡同步實時檢測最優速率2m/min左右，最高可達5m/min；?
寬視角：攝像頭視角寬，可實現水平360度全景成像，無需調焦；
便攜性好：整機體積小巧、重量輕，方便攜帶；
操作性好：整套系統連接簡單，操作簡便，初用者上手快；主機可作電腦的外接U盤使用，數據直接復制粘貼；
功耗低：內置DC12V高能鋰電池供電，連續工作時間不少于10小時；
三類顯示靈活切換：分析軟件可顯示、輸出平面展開圖，立體柱狀圖，立體柱狀圖可360°連續旋轉；也可同幅顯示巖芯描述結果表和巖芯柱狀圖和展開圖，同時可對鼠標指定局部范圍進行高精度放大查看；既可顯示鉆孔三維空間軌跡圖像，也可顯示三面?zhèn)纫晥D，查看各點實際空間角度值；
直接進行巖芯描述：展開圖上可直接進行巖芯描述，裂縫的傾向、傾角和寬度可直接自動計算提取，寬度精度可達0.1mm，方位角度可達0.1°；
圖像可轉換為多種格式：可將圖像轉換為JPG、BMP和PDF等多種格式文件；

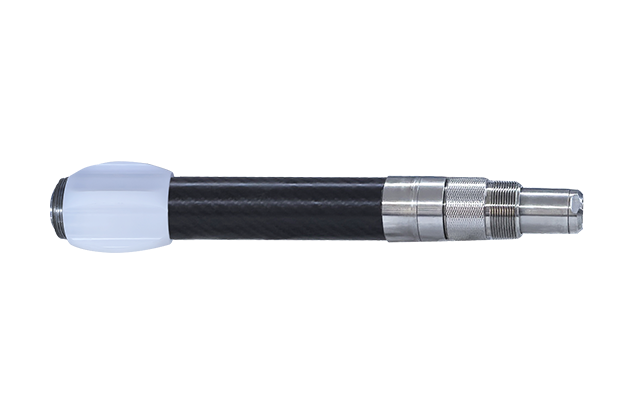

探頭承壓能力強：探頭采用不銹鋼外殼，鋼化光學玻璃片，可承受壓力大于20MPa。
