主要用途

• 用于礦山巷道的掘進指向，確保巷道按照預定方向準確推進；
• 適用于鐵路、公路隧道等地下工程的施工定位；
• 激光測距與巷道指向；
• 自尋北開孔定向；
• 方位傾角準確測量。

優勢

• 實時精準監測；
• 提升施工效率；
• 深度數據分析；
• 自動生成報告。?

工作原理

? ? ? ?在煤礦掘進巷道掘進工程中，激光指向設備用于提供精確的導向和定位，確保掘進方向的準確性。然而，施工現場的環境復雜，設備和
人員活動可能導致激光指向設備偏離預設位置，影響施工精度。此外，傳統的人工統計掘進進尺方法效率低下，且不利于安全管理，因此需
要提高自動化水平。解決方案包括自動校準功能、實時監測系統、自動化進尺統計、安全警示系統和工作人員培訓，以提高施工效率和安全
性。

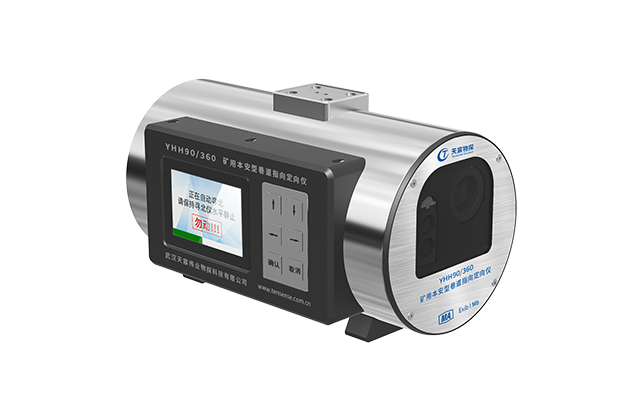

?? ? ? ?礦用本安型巷道指向定向儀采用微服務框架開發，提升系統的擴展性和可維護性；基于VUE 前端技術，憑借其豐富的組件庫和高效的數
據綁定機制，為用戶打造出簡潔直觀、操作便捷的交互界面。
?? ? ? ?平臺支持靈活配置，能夠根據不同的巷道環境、作業要求等實際情況，輕松地對各項參數、功能模塊進行個性化配置，以更好地滿足多
樣化的礦用巷道指向定向需求，助力礦山開采等相關作業更加精準、安全地進行。

?

系統功能

• 首頁：展示每個工作面的日進尺、月進尺、季進尺和年度進尺的統計數據；還展示實時預警的數據，以及工作面月度統計占比的餅圖和月度進尺統計的柱狀圖；
• 實時數據顯示：設備實時顯示并上傳方位角等數據，平臺實時接收、展示并更新數據；
• 實時數據監測：監測到設備超 2° 非人員調整移動，觸發聲光報警并上傳信息提醒管理人員；
• 報表統計：掘進進尺數據可以用于生成各種數據分析報告，包括日?qǐng)?bào)表、月報表、季報表和年報表等；
• 歷史記錄：歷史數據查詢是指根據過去記錄的數據信息，對特定時間段內的數據進行檢索和查找的功能；
• 參數配置：可靈活設置報警值、方式及多級報警，適配不同工作需求；
• 打印與導出：可打印數據，按范圍導出多種格式數據、圖表報表并記錄操作日志。
  ?

技術參數

• 角度測量范圍：傾斜角－90°~90°，方位角0°~ 360°?
• 角度測量精度：傾斜角±0.1°， 方位角±0.1°
• 激光測距范圍：0.03m~200m
• 激光測距精度：±1mm
• 尋北方式：自動尋北
• 數據傳輸：藍牙和有線網
• 供電電源：隔爆電源供
• 防爆類型：礦用本質安全型
• 外形尺寸：196mm x 156mm x 156m
• 重量：3.6kg
