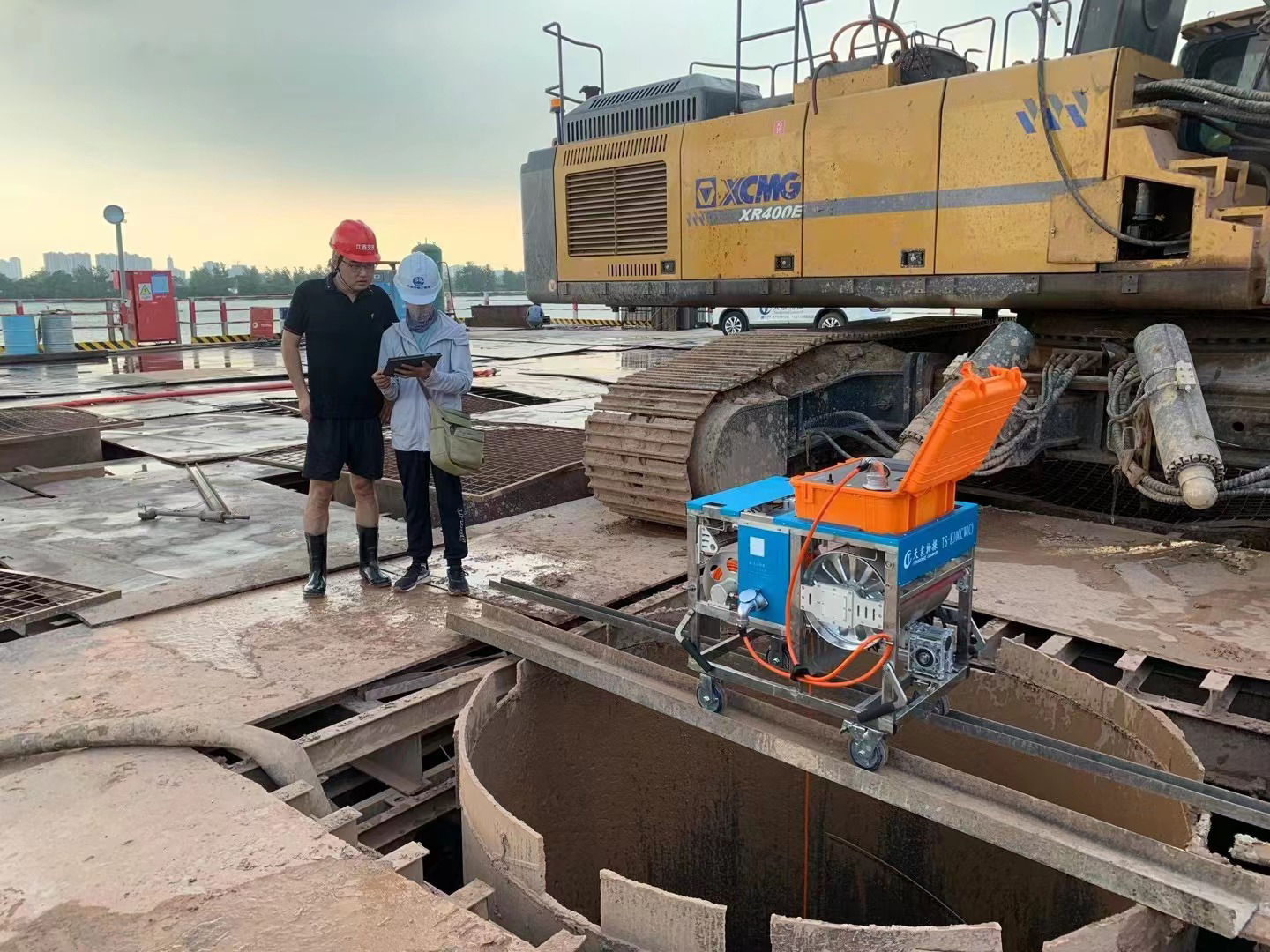

為積極響應西二環高速項目“平安百年品質工程”創建目標，TJ2標引進我司TS-K100CW（C）無線超聲成孔成槽檢測儀，目前已用于橋梁樁基成孔檢測。

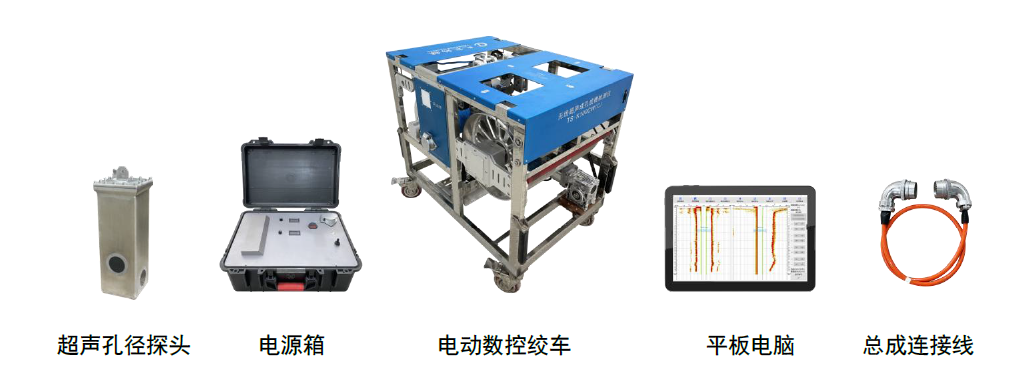

       該設備由電動數控絞車、超聲孔徑探頭、移動電源箱、無線平板電腦以及外圍組件組成，超聲探頭固定在電動絞車上自動升降，無線平板電腦與絞車間通過WIFI通訊，絞車與移動電源之間通過電源線連接。整個測試過程和探頭升降系統完全實現軟件自動化控制，可實現鉆孔灌注樁成孔孔徑、孔深、垂直度、垮塌擴縮徑位置和傾斜方位、沉渣厚度檢測。

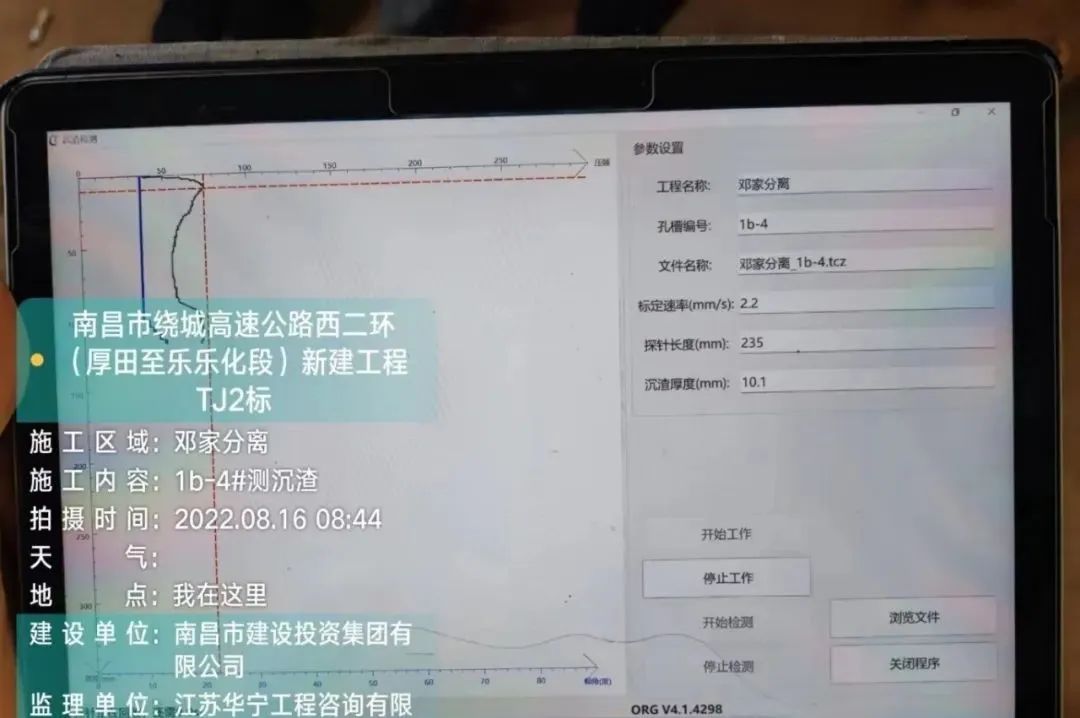

       主控平板電腦與數控絞車采用無線WIFI連接的方式進行互聯，傳輸距離≥50m，檢測儀采用自動操控方式，將超聲波傳感器沿充滿泥漿的鉆孔中心以一定速率下放，在探頭下放過程中，接收并記錄四個方向的垂直孔壁的超聲波脈沖反射信號，在分析軟件主界面上可以進行實測數據瀏覽、孔壁位置自動判讀/人工判讀、結果參數分析計算、測試報告自動生成等功能。

       探頭內置傾角傳感器和壓力傳感器，傾角傳感器控制探頭狀態，壓力傳感器控制探針受力，雙參數共同判定沉渣厚度，提高準確度，沉渣厚度自動輸出，做到了施工質量的標準化、規范化、精細化。
