主要用途

• 煤礦井下錨桿（索）長度、錨固長度檢測；
• 煤礦井下錨桿（索）極限錨固力檢測;
• 煤礦井下錨桿（索）預緊力檢測；
• 煤礦井下錨桿（索）工作載荷檢測。

優勢

• 微弱信號超強檢測能力；
• 兩通道并行采集；
• 嵌入式操作系統穩定可靠；
• 高能電池超長工作時間。

工作原理

? ? ? ?CMW11.1礦用本安型錨桿索無損檢測儀利用長度檢測和力值檢測的方法檢測錨桿（索)長度、錨固力、預緊力、工作載荷。

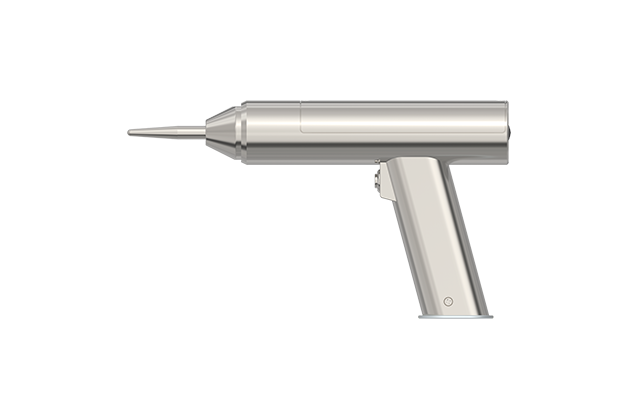

長度檢測：彈性波反射法，在錨桿端頭利用超磁震源或者小錘激發一彈性波，波沿著桿體傳播，遇到介質變化位置發生反射。傳感器將振動彈性波信號轉換成電信號并啟動主機進行信號接收，主機通過激發信號和反射信號之間的時間間隔和彈性波在錨桿內的傳播速度來判定錨桿長度及錨固長度；

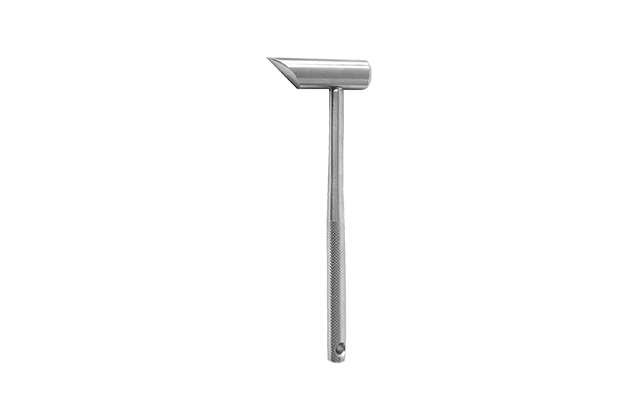

力值檢測：振動位移法，用裝有位移傳感器的尼龍錘敲擊錨桿端頭或者側面，加速度傳感器記錄錨桿振動頻率，根據錨桿張力與振動頻率關系模型，通過數值模擬分析求解錨桿受力大小。

?

技術特點

• 防爆型式：礦用本質安全型（ MA標識），防爆標志：“Exibl I Mb”；
• 儀器具有兩通道并行采集功能，應用范圍廣，功能強大；
• 儀器采用24位500kHz的模數轉換單元，具有超強的微弱信號檢測能力和檢測精度；
• 主機內置DC11.1V高能鋰聚合物電池供電，功耗低，連續工作時間大于20小時；
• 主機內軟件系統為嵌入式操作系統，中文界面，美觀大方，簡單高效；
• 主機采用USB2.0數據接口，數據傳出簡單方便；主機內置32G存儲器，采用FAT32數據存儲格式，可在通用Windows操作系統下通過USB2.0接口對實測數據文件直接進行復制粘貼。

技術參數

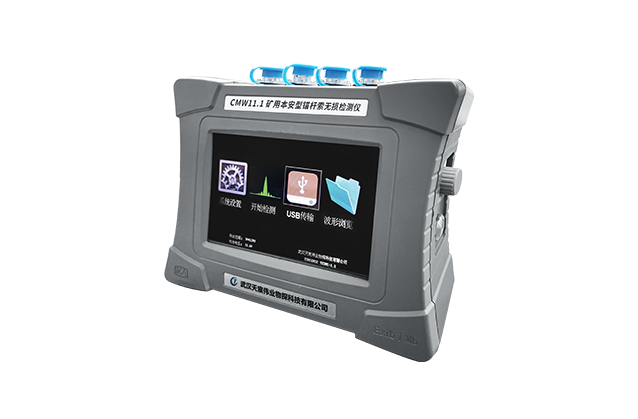

CMW11.1（礦用本安型錨桿索無損檢測儀）

• 煤安標志：本質安全型
• 防爆標志：Exib I Mb
• 安標證號：MFA210242
• 防爆證號：CCCMT21.0595
• 顯示方式：7寸真彩液晶顯示屏，背光可調
• 處理器：高性能低功耗嵌入式雙核處理器
• 存儲器：32G?TF存儲卡
• 錨桿檢測長度：≥20m
• 錨索檢測長度：≥100m
• 預緊力測量范圍：0—200KN
• 檢測誤差：≤1%
• 幅值非線性度：≤1%
• 采樣率：2us/5us/10us可選
• 時間分辨率：2us
• AD分辨率：24位
• 操作系統：Linux操作系統
• 外形尺寸：255mm×192mm×74mm
• 操控方式：光電旋鈕
• 供電模式：DC11.1V鋰聚合物電池，連續工作時間大于20小時
• 數據接口：USB2.0接口
• 防護等級：IP54
• 工作溫度：-20℃-60℃
• 工作濕度：≤90%RH
• 質量：≤1.8KG
