主要用途

• 錨桿長度、注漿密實度和錨固缺陷的無損檢測；
• 錨索長度、錨固長度和錨固缺陷的無損檢測；
• 巖錨梁等重要部位的長自由端錨桿的無損檢測。

?遵循規范

• 《錨桿錨固質量無損檢測技術規程JGJ/T 182-2009》
• 《水電水利工程錨桿無損檢測規程 DL/T 5424-2009》
• 《錨桿噴射混凝土支護技術規范GB50086-2015》
• 《水電水利工程物探規程DL/T5010-2005》

?優勢

• 信號反應明顯，桿底清晰易判；
• 兩通道同步采集；
• 嵌入式操作系統穩定可靠；
• 36小時超長工作時間。

?產品簡介

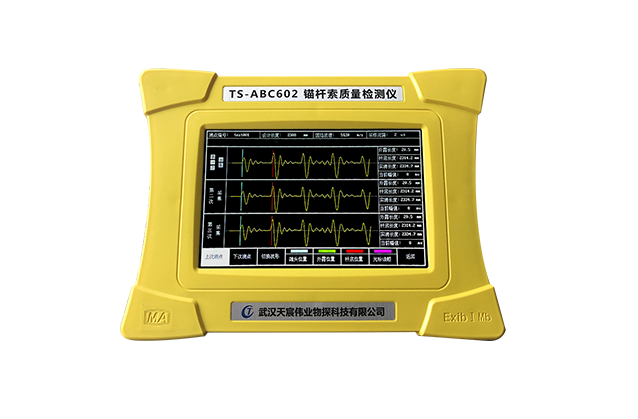

? ? ? ? ? TS-ABC602錨桿索無損檢測儀是一款用于錨桿錨索長度、注漿密實度和錨固缺陷，巖錨梁等重要部位的長自由端錨桿的無損檢測設備。??

技術特點

• 錨桿、錨索均可檢測，一機多用，性價比高；
• 儀器具有兩通道同步采集功能，應用范圍廣，功能強大；
• 儀器采用24位高速模數轉換單元，具有超強的微弱信號檢測能力和檢測精度；
• 主機采用DC12V鋰電池供電，功耗低，一次充電可連續工作36小時；
• 主機內軟件系統為嵌入式操作系統，中文界面，美觀大方，簡單高效；

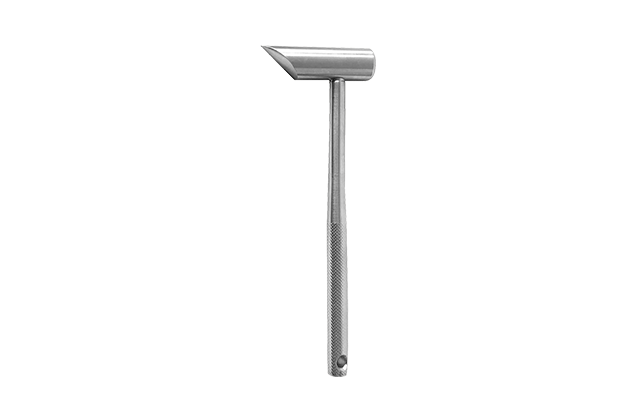

• 超磁致聲波震源或小錘兩種激發裝置可選，靈活方便；
• 主機采用USB2.0數據接口，數據傳出簡單方便；主機內置32G存儲器，采用FAT32數據存儲格式，可在通用Windows操作系統下通過USB2.0接口對實測數據文件直接進行復制粘貼；
• 主機外殼模具成型，防水防塵，防護等級IP67，安全美觀大方；
• 分析軟件具有數字濾波（高通、低通、帶通）、頻譜分析、相位分析、反射提取、信號相關和錨固密實度自動計算等功能，有助于錨桿底部及缺陷位置的判定和錨固等級的評定。

技術參數

主機

• 顯示方式：7寸真彩液晶顯示屏，背光可調
• 處理器：高性能低功耗嵌入式ARM處理器
• 時間示值誤差：≤1%
• 幅值非線性度：≤1%
• 時間分辨率：2us
• AD分辨率：24位
• 錨桿檢測長度：不小于50m
• 錨索檢測長度：不小于100m
• 長度檢測誤差：≤1%
• 工作溫度：-20℃～60℃
• 工作濕度：≤90%RH
• 存儲器：32G TF存儲卡
• 采樣長度：8192
• 采樣間隔：2us/5us/10us可選
• 信號通道數：2
• 操控方式：光電旋鈕
• 數據接口：USB2.0接口，數據直接拷貝
• 定點放大倍數：1、10、100可選
• 浮點放大倍數：256
• 供電模式：鋰電池，連續工作＞36小時
• 外形尺寸：255mm×192mm×74mm
• 質量：?≤1.8KG

?

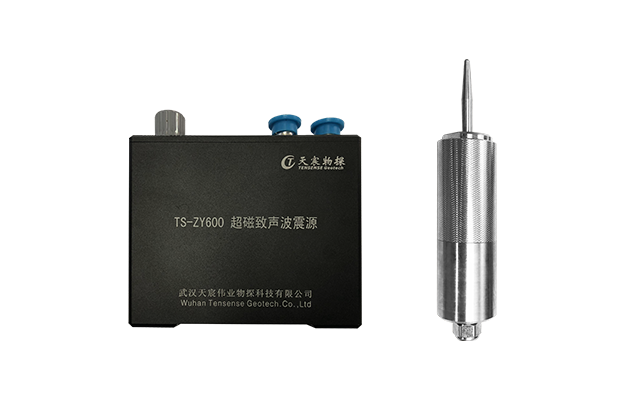

超磁致聲波震源

• 發射功率：10檔連續可調
• 供電模式：鋰電池，連續工作36小時
• 發射模式：單次發射、連續發射
• 激發頻率：10Hz～10KHz
• 震源外形尺寸：Φ40mm×100mm
• 質量：發射頭≤2KG，控制器≤2KG
